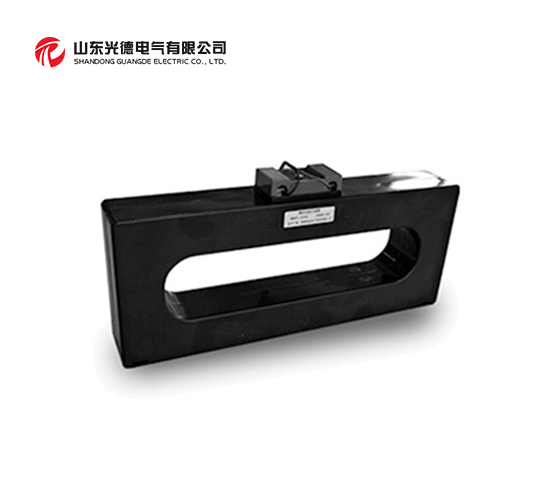

方形剩余电流互感器是漏电保护器的检测元件，它的主要功能是检测通过互感器铁心的主电路的剩余电流(触电、漏电等接地故障电流)，并将一次回路的剩余电流变换成二次回路的输出电压。剩余电流互感器是漏电保护器中Z关键的部件之一。

造型说明

根据一次电流及母线截面等参数选择对应的规格产品。一次导线穿越互感器窗孔。打开翻盖，通过压线片进行二次接线，二次接线引出后翻盖复位。计量电能可直接利用翻盖小孔加封铅印，以防窃电。

工作电流长期不超过1.1倍额定值，允许在1.2倍额定值时短时使用，时间不超过1h；

 根据被测电流大小，选定额定电流比，一般选用比被测电流大2/3左右的额定电流；

产品极性表示为：一次接线标志P1、P2，相应二次接线标志S1、S2；S1表示P1的同名端，S2表示P2的同名端；

测量仪表接于S1、S2端上，此时所接回路的总负荷不应超过互感器的额定负荷，当安装仪表位置与电流互感器相距甚远或回路负载较大时，应优先选用二次电流为1A的规格；

注意根据母排的规格和根数，选用相匹配窗口大小的互感器。

与电气火灾监控装置或漏电流继电器配套使用，检测0-1A漏电流(Z小漏电流6mA)，输出0-1V或0-2mA。

电动机保护单元配套使用,用于测量接地故障，可过载10倍。
